Arduino Uno 로 IR 적외선 장애물 감지센서를 사용해서 서보모터 제어해 보기

Arduino Uno 로 IR 적외선 장애물 감지센서를 사용해서 서보모터와 LED를 제어해 보는 프로젝트 입니다

<IR 적외선 장애물 감지센서 이미지>
IR 적외선 장애물 감지센서는 적외선 트랜스미터(송신기)와 리시버(수신기)로 구성되어 있으며
발사된 적외선이 물체에 맞고 돌아오는것을 수신기가 수신하여 장애물을 감지하게 되는 원리로 동작합니다
동작전압 3.3~5V 로 OUT은 디지털 출력이 가능합니다
아두이노등의 마이크로 컨트롤 보드에 연결해서 사용하기에 적합하며 근접센서로 활용할 수 있습니다
IR 적외선 송수신 소자가 달려있기 때문에 주변광 자연광 간섭이 없는 어두운 실내에서 테스트 가능합니다

서보모터(Servo Motor)는 모터와 제어구동보드(적당한 제어 회로와 알고리즘)를 포함하는 것으로
모터 자체만 가지고 서보모터라고 부르지 않습니다
서보모터의 개념은 모터와 구동 시스템 까지 포함하는 것으로 흔히 볼수 있는 공작기계, CCTV 카메라, 캠코더, 프린터 등에서사용되는 모터와 같이 명령에 따라 정확한 위치와 속도를 제어할수 있는 모터를 서보모터라고 부릅니다
서보 모터는 일반 모터와 달리 회전 반경이 정해져 있습니다. 종류에 따라 다르지만 일반적으로 약 0~270도 범위의 회전각을 가집니다

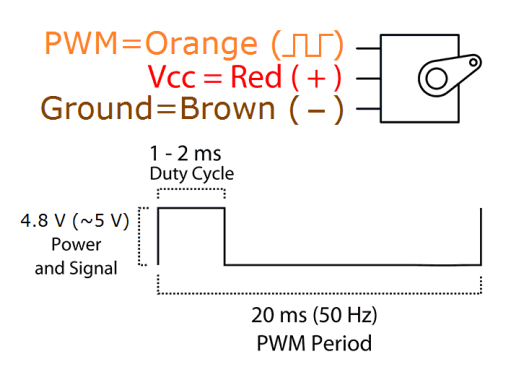

서보모터의 회전 각도는 아래 그림과 같이 PWM (펄스폭변조) 방식으로 제어합니다

다양한 종류의 서보 모터가 있지만 SG90 마이크로 서보 모터를 사용해 보겠습니다
SG90 마이크로 서보 모터 Servo Motor 는 9g 급으로 동작 전압이 4.2V ~ 6V 로 아두이노로 테스트 하기 적합 합니다
회전각도 는 180도 이며 동작 속도는 0.1 s/60 degree 입니다

사용된 부품

Arduino Uno R3 (Italy)

미니 브래드 보드

SG90 마이크로 서보모터

IR 적외선 장애물 감지센서
Active Buzzer
점퍼케이블

5mm LED
막대저항 220 Ohm

사용된 키트
아두이노 장애물 감지센서 키트

구성 배선도



사용된 예제소스

example code.txt

0.00MB

주의사항
IR 적외선 송수신 소자가 달려있기 때문에 주변광 자연광 간섭이 없는 어두운 실내에서 테스트 가능합니다

가장 주의해야 할 점은 마이크로 서보모터이긴 하지만 SG90 서보모터 역시 제대로 동작하려면
안정적인 전압과 전류가 필요하므로 IR 적외선 장애물 감지센서와 별도의 전압으로 5V로 연결해 줍니다
IR 적외선 장애물 감지센서는 3.3V 에도 동작하므로 SG90 서보모터와 별도로 3.3V로 연결해 줍니다

예제코드를 살펴보면
 #include <Servo.h>
기본 Servo.h 라이브러리를 사용합니다


 int pinIR=5; //IR sensor digital pin
 int pinServo=3; //servo motor pin
 int pinLED=2;
 int val=0;

IR 적외선 감지센서는 아두이노 5번핀
SG90 서보모터는 아두이노 3번핀
LED는 아두이노 2번핀에 연결합니다

void setup(){
  Serv.attach(pinServo);
  pinMode(pinLED,OUTPUT);
}
셋업에서 센싱값을 받아서 서보모터와 LED를 동작시킵니다

void loop(){
  val = digitalRead(pinIR);

  if (val ==0) {
    Serv.write(10);
    digitalWrite(pinLED,HIGH);
    delay(100);
  }
  else{
    Serv.write(150);
    digitalWrite(pinLED,LOW);
    delay(100);
  }
}
루프에서 if문을 사용해서 디지털 센서값을 읽어서
장애물이 감지되었을 때는 서보모터가 10도 복귀하며 LED가 켜집니다
else문을 사용해서 그밖의 장애물이 감지되지 않았을 때는 서보모터가 150도로 움직이고 LED가 꺼집니다

예제코드의 Serv.write(10); 10도 또는  Serv.write(150); 150도를 적당하게 바꾸어서 테스트 가능합니다
하단 동영상에서는 180도로 수정해서도 테스트 해보았습니다

프로젝트 동영상



이렇게 간단하게 IR 적외선 장애물 감지센서로 장애물을 감지하거나 근접한 물체를 감지하는 근접센서로 활용해서
서보모터를 제어해서 도어락이나 기타 기구물을 제어 시스템을 구성할 수 있습니다

참고로 IR적외선 장애물 감지센서를 사용해서 SG90서보모터 없이 LED만 제어하는 구성배선도입니다

구성 배선도

사용된 예제소스

example code2.txt

0.00MB

예제코드는 너무 간단해서 간략하게 설명하겠습니다
int led = 3;
int sensor = 2;

void setup()
{
pinMode(led, OUTPUT);
pinMode(sensor, INPUT);
}

void loop()
{
if( digitalRead(sensor) == LOW )
digitalWrite(led, HIGH);
else
digitalWrite(led, LOW);

delay(100);
}
2번핀으로 IR 적외선 장애물 감지센서의 장애물을 감지해서
3번에 연결된 LED가 장애물 감지시 LED HIGH 켜짐, 그밖의 미감지시 LED LOW 꺼짐
으로 동작합니다

프로젝트 동영상

이어서 추가로 Arduino Uno 로 IR 적외선 장애물 감지센서를 사용해서

LED와 Buzzer를 제어해 보는 프로젝트입니다

구성 배선도

사용된 예제소스

Obstacle Avoidance Sensor LED Buzzer.txt

0.00MB

주의사항
IR 적외선 송수신 소자가 달려있기 때문에 주변광 자연광 간섭이 없는 어두운 실내에서 테스트 가능합니다

예제코드를 살펴보면
int Led = 7; // define Blue LED pin
int Led2 = 8; // define Red LED pin
int Buzzer = 5; // define Buzzer pin
int buttonpin = 3; // define IR Sensor signal pin
int val; //define a numeric variable
블루 LED는 아두이노 7번핀, 레드 LED는 아두이노 8번핀, 부저는 아두이노 5번핀, DO핀은 아두이노 3번핀에 배선합니다

void setup()
{
  pinMode(Led, OUTPUT); // Blue LED pin as output
  pinMode(Led2, OUTPUT); // Red LED pin as output
  pinMode(Buzzer, OUTPUT); // Buzzer pin as output
  pinMode(buttonpin, INPUT); //IR Sensor pin as input
}
셋업에서 센서값을 입력받아서, Led, Led2, Buzzer 로 출력해 줍니다

void loop()
{
  val=digitalRead(buttonpin); //read the value of the sensor
  if(val == HIGH) // turn on LED when sensor is blocked
  {
    digitalWrite(Led,LOW);
    digitalWrite(Led2,HIGH);
    digitalWrite(Buzzer,LOW);
  }
  else
  {
    digitalWrite(Led,HIGH);
    digitalWrite(Led2,LOW);
    digitalWrite(Buzzer,HIGH);
  }
}
루프에서 if문을 사용해서 장애물이 감지되지 않을시 블루 LED(Led)가 와 부저(Buzzer)가 꺼지고
레드 LED(Led2)가 켜집니다
else문을 사용해서 그밖의 경우 장애물이 감지될시 블루 LED(Led)와 Buzzer가 켜지고

레드 LED(Led2) 가 꺼집니다

프로젝트 동영상
