DOIT ESP32 개발보드 (BLE + WiFi Development Board) 를 사용해서 WiFi 기능으로 웹으로 3색 RGB LED 제어해 보기

by 오마이엔지니어 2018. 7. 7.
반응형

DOIT ESP32 개발보드 (BLE + WiFi Development Board) 를 사용해서 WiFi 기능으로

웹으로 3색 RGB LED를 제어해 보는 프로젝트입니다

*V2 버전은 FireBeetle_ESP32 세팅으로 사용합니다 V2 버전은 포스팅 하단으로 내려서 확인 후 세팅한 다음 테스트 합니다*

먼저 DOIT ESP32 개발보드 (BLE + WiFi Development Board) 의 초기 세팅법과 사용방법에 대해서 알아보고 간단하게
Blink 테스트를 해보겠습니다


WiFi 와 BLE 2가지 기능을 지원하는 ESP32 기반의 IoT 개발보드 입니다

CP210x 드라이버를 사용하며 한개의 프로세서가 통신을 할때 다른 한개의 프로세서가 I/O 제어를 담당하는
듀얼프로세스 마이크로프로세서를 장착하여 ESP8266의 치명적인 단점을 개선하였습니다
아두이노 통합 개발환경 Arduino IDE 를 지원하며, 아두이노를 이용하여 IoT 프로젝트를 진행하기에 적합합니다
ESP32 라이브러리는 계속해서 업데이트 되고 있기 때문에 ESP32 포럼은 주기적으로 확인하는 것이 좋습니다

Espressif
ESP 32 Forum WebPage



<DOIT ESP32 개발보드 이미지>







<DOIT ESP32 개발보드 상세 사양>



사용된 부품

DOIT ESP32 개발보드
미니 브래드 보드 - 2개
점퍼케이블
막대저항 220 Ohm

5mm LED 블루


초기세팅 방법
DOIT ESP32 개발보드 (BLE + WiFi Development Board) 는 CP210x UART DRIVER 를 사용하기 때문에
일단 장치인식을 위해서 드라이버를 설치해 줍니다
https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
위 링크에서 자신의 OS에 맞는 드라이버를 다운로드 받아서 설치해 줍니다
드라이버 설치가 끝나고 보드를 마이크로 USB케이블로 연결하면 PC의 장치관리자에 CP210x 로 COM포트가 확인됩니다

기본적으로 아두이노 통합 개발환경 아두이노 IDE 를 설치해야 합니다 (Arduino.cc 의 IDE 를 설치합니다
Arduino.org 의 IDE 와는 호환 되지 않습니다)
https://www.arduino.cc/en/Main/Software

github 에서 esp32 라이브러리와 툴을 다운 받습니다
https://github.com/espressif/arduino-esp32

arduino-esp32-master.zip 파일을 압축 해제한 다음 폴더명을 편의상 esp32 로 변경해 줍니다
C:\Program Files (x86)\Arduino\hardware 이 경로에 hardware 폴더안에 espressif 폴더를 새로 만들어 줍니다
C:\Program Files (x86)\Arduino\hardware\espressif 이렇게 경로가 되고 espressif 폴더안에 esp32 폴더를 넣어주면 됩니다

그리고 마지막으로 C:\Program Files (x86)\Arduino\hardware\espressif\esp32\tools 경로의

tools 폴더안에 get.exe 를 관리자 권한으로 실행시켜 주면 됩니다



위와 같은 창이 뜨는데 모든 설치가 정상적으로 끝나면 창이 자동으로 닫히니 정상적으로 설치가 종료 될 때까지 기다립니다


윈도우 10은 경로가 틀릴수 있는데 윈도우10 은 C:\Users\Administrator\Documents\Arduino\hardware 경로로 설치하면 됩니다

Arduino IDE 를 실행한 다음 툴 메뉴를 확인해 보면 아래처럼 ESP32 패밀리가 추가된 것을 확인할 수 있습니다

ESP32 Dev Module 로 보드를 선택하고 포트를 잡아준 후 업로드 스피드를 115200 으로 변경해 줍니다

ESP32 라이브러리의 대부분의 통신속도가 115200으로 세팅되어 있기 때문에 115200으로 변경해 주는게 좋습니다

ESP32 툴과 라이브러리가 정상적으로 설치가 되었습니다
다만 github 에서 다운로드 한 arduino-esp32-master.zip 압축파일을 풀어보면 알수 있겠지만

libraries 폴더안의 AzureIoT 와 BLE 폴더가 비어있습니다
때문에 IDE에서 잘못된 라이브러리가 있다는 메세지가 계속 나옵니다 (이 두 폴더를 삭제해 주면 해결됩니다)



DOIT ESP32 개발보드 (BLE + WiFi Development Board) 의 동작 유무도 확인해 볼 겸 Blink 테스트를 해보겠습니다

아래 배선도를 참조해서 배선합니다


구성배선도

사용된 예제파일

ESP32 Blink.txt





예제파일을 확인해 보면 알 수 있듯이

int LED_BUILTIN = 2;

2번핀에 LED를 연결해야 하는것을 알수 있습니다

스케치를 복사해서 컴파일 및 업로드를 해줍니다


DOIT ESP32 개발보드 (BLE + WiFi Development Board) 는 ENBOOT 두개의 버튼이 장착되어 있습니다

컴파일에서 업로드로 넘어가는 순간에 타이밍을 맞춰서 오른쪽의 BOOT 버튼을 눌러줍니다
BOOT 버튼은 업로드 타이밍에 맞춰서 누르고 업로드가 완료될 때까지 계속 누르고 있으면 됩니다

업로드가 완료되면 왼쪽의 EN 버튼을 눌러줍니다
EN버튼은 RST 리셋 기능을 합니다



프로젝트 동영상


DOIT ESP32 개발보드 (BLE + WiFi Development Board) 의 이상유무도 확인했고 이어서

WiFi 기능으로 웹으로 3색 LED를 제어해 보는 프로젝트를 진행해 보겠습니다

사용된 부품

DOIT ESP32 개발보드
미니 브래드 보드 - 2개
점퍼케이블
막대저항 220 Ohm - 3개

RGB LED 캐소드 타입

구성배선도



사용된 예제코드

ESP32 RGB LED.txt









RGB LED는 (+)V 신호로 동작하는 아노드 타입(Anode), (-)V 신호로 동작하는 캐소드 타입(Cathode)이 있습니다
IoT키트에는 캐소드타입이 포함되어 있으므로 캐소드 타입을 사용해서 테스트를 진행합니다



위 첨부 된 ESP32 RGB LED 예제코드를 살펴보면

#include <WiFi.h> 라이브러리를 사용하는것을 알 수 있습니다



const char* ssid     = "yourssid";
const char* password = "yourpasswd";

이 부분을 자신의 와이파이 이름과 비밀번호로 수정해 줍니다


// LED PINs
#define LED_PIN_R   21
#define LED_PIN_G   22
#define LED_PIN_B   23


RGB LED 핀 설정은 Red,Green,Blue 순으로 21, 22, 23 인것을 확인할 수 있습니다

#define MAX_LED_VALUE 99
// use first 3 channels of 16 channels (started from zero)
#define LEDC_CHANNEL_0_R  0
#define LEDC_CHANNEL_1_G  1
#define LEDC_CHANNEL_2_B  2
일정 수치를 입력해서 RGB LED를 제어할 수 있습니다

void setup() {
  Serial.begin(115200);
  delay(10);

컴파일 및 스케치 업로드를 해줍니다 (물론 이때 업로드가 시작되는 타이밍에 맞춰서 BOOT 버튼은 계속 눌러주고 있어야 합니다)

업로드가 완료되면 시리얼 모니터를 켜준 뒤 EN 버튼을 눌러줍니다 (물론 시리얼 모니터 보드레이트는 115200 으로 되어 있어야 합니다)



위 이미지 처럼 연결 된 WiFi IP 주소 192.168.0.X 를 확인할 수 있습니다



인터넷 브라우저를 실행한 다음 주소창에 192.168.0.X 를 입력해 줍니다



이어서 위 이미지 처럼 주소창에 http://192.168.0.X/rgb/000099/ 이런식으로 값을 입력해서 LED 색상을 변경할 수 있습니다

http://192.168.0.X/rgb/009900/ ---> 그린
http://192.168.0.X/rgb/990000/ ---> 레드
http://192.168.0.X/rgb/000099/ ---> 블루

이런식으로 RGB LED 제어가 가능합니다 (자세한 것은 하단 프로젝트 동영상 참조)물론 WiFi 만 연결되어 있다면 스마트폰 웹 브라우저로도 동일하게 테스트 가능합니다


프로젝트 동영상


*V2버전 FireBeetle_ESP32 세팅*
https://wiki.dfrobot.com/FireBeetle_ESP32_IOT_Microcontroller(V3.0)__Supports_Wi-Fi_&_Bluetooth__SKU__DFR0478
기본적으로 CP210X 드라이버가 설치되어 있어야 합니다
포스팅 상단 초기세팅 방법을 참조해서 드라이버를 설치해 줍니다

드라이버가 정상적으로 설치되면 위 이미지와 같이 장치관리자에 COM포트가 인식됩니다

아두이노 IDE를 실행후 상단메뉴 파일--->환경설정 순으로 클릭합니다

설정에서 추가적인 보드 매니저 URLs 에 아래 링크를 추가해 주고 확인을 눌러 줍니다
http://download.dfrobot.top/FireBeetle/package_esp32_index.json

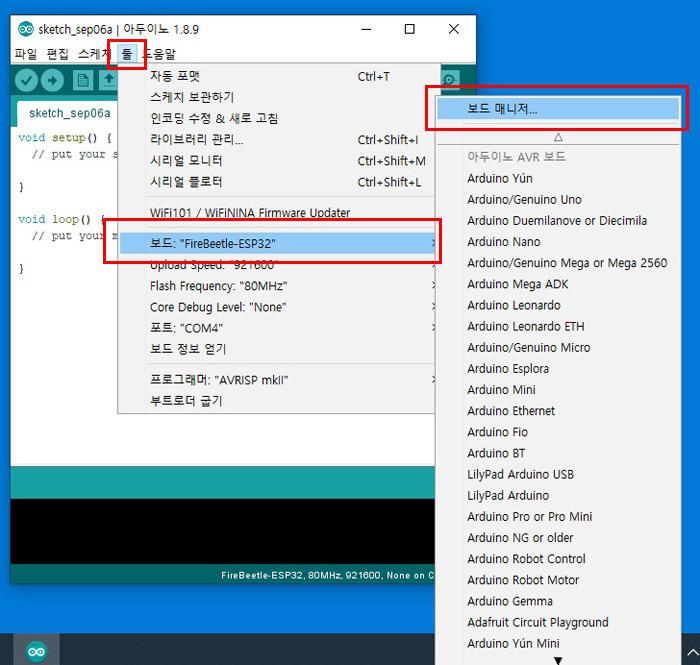

툴--->보드--->보드 매니저 순으로 클릭합니다


보드 매니저 실행후 상단메뉴 타입에서 Contributed 나 All 로 설정해서 FireBeetle_ESP32 패키지를 검색합니다

FireBeetle-ESP32 Mainboard by DFRobot DFRDuino 패키지를 인스톨 해 줍니다
(이미 설치한 후 이므로 제거 메뉴가 떠 있습니다, 설치 이전 이라면 설치 메뉴가 뜹니다)


패키지 설치가 끝나면 툴 메뉴에서 FireBeetle_ESP32 보드가 검색되고 아두이노 IDE에 ESP32 라이브러리와 예제가 추가 됩니다

툴 세팅은 위와 같이 사용하면 되며, 업로드 스피드는 업로드 에러가 나지 않는지 확인하며 조정해서 사용합니다 (권장 115200 입니다)


세팅이 끝났으므로 간단하게 Blink 예제를 테스트 해 봅시다

사용된 예제파일

FireBeetle_ESP32_Blink.txt

포스팅 상단의 DOIT ESP32 보드의 Blink 예제와 약간 틀리지만 배선은 동일 합니다
브래드 보드의 LED를 깜박이고 싶다면 포스팅 상단 DOIT ESP32 보드와 동일하게 D2 핀에 배선 하면 됩니다


프로젝트 동영상-ESP-32S 보드 FireBeetle_ESP32 세팅 Blink 테스트



FireBeetle-ESP32 웹으로 3색 RGB LED 제어 테스트
FireBeetle-ESP32 웹으로 3색 RGB LED 제어 테스트는 포스팅 상단의 DOIT ESP32 보드와 동일한 배선, 동일한 예제로 테스트 하면 됩니다
물론 보드 세팅은 FireBeetle-ESP32 로 되어 있어야 합니다 (DOIT ESP32 보드로 세팅하면 업로드가 되지 않습니다)

포스팅 상단의 DOIT ESP32 보드의 ESP32 RGB LED 예제를 다운로드 해서
RGB LED 핀 설정은 Red,Green,Blue 순으로 21, 22, 23 인것을 확인하고 업로드 후, 배선을 해줍니다
(IDE 하단에 ESP32 아키텍쳐에서 실행되는 현재보드에서는 호환되지 않을 수 있습니다 라는 메세지가 뜨는데 무시하면 됩니다)
자세한 테스트 방법과 예제는 포스팅 상단 DOIT ESP32 보드 테스트를 참조 하도록 합니다

프로젝트 동영상-FireBeetle_ESP32 세팅 웹으로 3색 RGB LED 제어

ESP32 Blink.txt
0.0MB
ESP32 RGB LED.txt
0.0MB
